Bagaimana Kawat Enamel Tiga Lapis Dapat Meningkatkan Isolasi Listrik dan Efisiensi Gulungan

Huaying, produsen kawat berinsulasi khusus, berkembangKawat Enamel Tiga Lapisuntuk aplikasi yang memerlukan isolasi listrik yang andal, konduktivitas yang konsisten, dan kinerja belitan yang presisi. Memahami konstruksi, proses manufaktur, dan kriteria pemilihannya membantu para insinyur dan tim pengadaan memilih kabel yang sesuai untuk peralatan listrik dan elektronik kompak.

Kawat Enamel Tiga Lapis dirancang untuk menggabungkan konduktivitas listrik dengan beberapa lapisan insulasi pelindung. Kinerjanya bergantung pada dimensi konduktor, bahan pelapis, ketebalan insulasi, daya rekat, dan konsistensi produksi. Bagi para insinyur yang merancang transformator, induktor, kumparan, dan komponen elektromagnetik lainnya, karakteristik ini mempengaruhi efisiensi belitan, keandalan listrik, dan stabilitas pengoperasian jangka panjang. Panduan ini menjelaskan prinsip kerja, keuntungan utama, pertimbangan manufaktur, skenario aplikasi, dan faktor pembelian yang terkait dengan kawat belitan berinsulasi tiga lapis. Bagian ini juga memperkenalkan kemampuan produksi Huaying dan memberikan pertanyaan praktis yang harus ditanyakan pembeli sebelum memilih spesifikasi kawat.

Daftar isi

1. Apa itu Kawat Enamel Tiga Lapis?
2. Bagaimana Cara Kerja Struktur dan Komposisi Materialnya?
3. Apa Keunggulan Kinerja Utamanya?
4. Bagaimana Kawat Enamel Tiga Lapis Diproduksi?
5. Di Mana Kawat Enamel Tiga Lapis Digunakan?
6. Bagaimana Anda Membandingkan Spesifikasi Kawat?
7. Bagaimana Seharusnya Pembeli Memilih Kawat yang Tepat?
8. Apa yang Harus Anda Ketahui Tentang Huaying?
9. Pertanyaan yang Sering Diajukan
10. Kesimpulan

1. Apa itu Kawat Enamel Tiga Lapis?

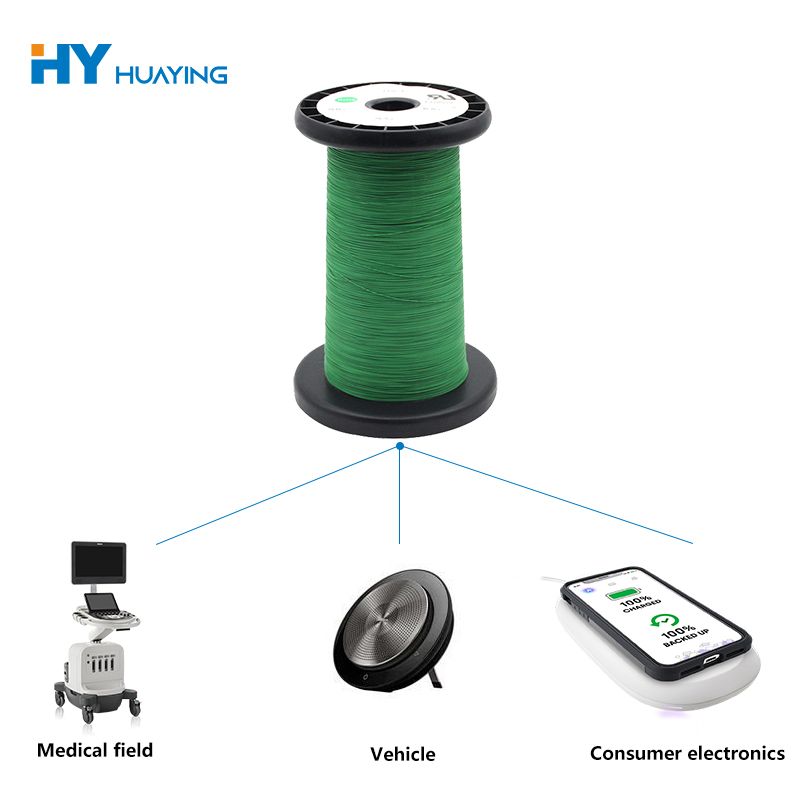

Kawat Enamel Tiga Lapis adalah kawat konduktif yang dirancang dengan beberapa lapisan atau lapisan insulasi untuk membantu mengisolasi konduktor secara elektrik dari komponen di sekitarnya. Tergantung pada desain produk, konduktor dapat dibuat dari tembaga atau bahan konduktif lain yang ditentukan, sedangkan sistem insulasi dipilih berdasarkan persyaratan listrik, termal, dan mekanis.

Berbeda dengan konduktor yang dilindungi oleh lapisan tunggal, desain insulasi tiga lapis memberikan banyak penghalang pelindung. Konstruksi ini dapat meningkatkan keandalan isolasi dan membantu produsen mengembangkan komponen elektromagnetik kompak dimana ruang belitan terbatas.

Istilah ini tidak sama dengan setiap jenis kawat berinsulasi rangkap tiga. Kawat lilitan berenamel dan kawat berinsulasi rangkap tiga dapat memiliki sistem pelapisan, metode konstruksi, dan persyaratan kepatuhan yang berbeda. Oleh karena itu, pembeli harus memverifikasi struktur produk yang sebenarnya daripada berasumsi bahwa semua kabel tiga lapis memiliki karakteristik kinerja yang sama.

Untuk informasi lebih lanjut mengenai produk yang tersedia, kunjungi halaman produk Kawat Enamel Tiga Lapis Huaying.

2. Bagaimana Cara Kerja Struktur dan Komposisi Materialnya?

Kinerja kawat belitan tiga lapis bergantung pada bagaimana konduktor dan sistem insulasi bekerja sama. Setiap komponen berkontribusi terhadap keseluruhan karakteristik listrik dan mekanik kawat.

• Inti konduktif:Membawa arus listrik melalui belitan. Bahan konduktor, dimensi penampang, dan konfigurasi untai mempengaruhi hambatan listrik dan kemampuan membawa arus.
• Lapisan isolasi primer:Memberikan penghalang listrik awal antara konduktor dan belokan atau komponen yang berdekatan.
• Lapisan isolasi menengah:Menambahkan penghalang pelindung lain dan berkontribusi pada sistem isolasi keseluruhan.
• Lapisan isolasi luar:Membantu melindungi lapisan di bawahnya selama penanganan, penggulungan, dan perakitan, tergantung pada sifat material.

Komposisi sebenarnya bervariasi menurut spesifikasi produk. Informasi produk Huaying menjelaskan proses manufaktur yang melibatkan film poliamida, lapisan semprot berinsulasi tinggi, dan fiberglass. Pembeli harus memastikan urutan material dan konstruksi yang tepat untuk model yang dipilih sebelum memasukkannya ke dalam desain.

Ketebalan isolasi sangat penting. Insulasi yang terlalu tipis mungkin tidak memenuhi kinerja dielektrik yang disyaratkan, sedangkan insulasi yang terlalu tebal dapat meningkatkan diameter kawat jadi dan mengurangi ruang yang tersedia untuk penggulungan. Desain yang seimbang mendukung keandalan kelistrikan dan pengemasan komponen yang efisien.

3. Apa Keunggulan Kinerja Utamanya?

Isolasi Listrik yang Andal

Beberapa lapisan insulasi dapat memberikan perlindungan tambahan terhadap kontak listrik antara konduktor yang berdekatan dan komponen di sekitarnya. Kekuatan dielektrik sebenarnya bergantung pada bahan insulasi, ketebalan, kualitas produksi, dan kondisi pengujian. Insinyur harus memastikan tegangan ketahanan yang diperlukan dan standar yang berlaku sebelum menyetujui kawat untuk peralatan yang kritis terhadap keselamatan.

Potensi Desain Berliku Kompak

Jika sistem insulasi memenuhi persyaratan kelistrikan aplikasi, konstruksi kawat yang dioptimalkan secara cermat dapat membantu mengurangi kebutuhan bahan insulasi tambahan. Penghematan ruang yang dihasilkan bergantung pada desain komponen dan persyaratan insulasi spesifik; hal ini tidak boleh diasumsikan tanpa meninjau standar yang relevan.

Kualitas Manufaktur yang Konsisten

Dimensi konduktor yang seragam dan lapisan insulasi mendukung perilaku belitan yang dapat diprediksi. Cacat lapisan, diameter yang tidak konsisten, atau daya rekat yang buruk dapat menimbulkan masalah selama penggulungan otomatis dan dapat mempengaruhi keandalan komponen akhir.

Pertimbangan Biaya Jangka Panjang

Pemilihan kawat harus memperhitungkan lebih dari harga pembelian awal. Kualitas yang konsisten dapat membantu mengurangi cacat produksi, pengerjaan ulang, dan pemeliharaan yang terkait dengan kegagalan terkait isolasi. Manfaat biaya sebenarnya bergantung pada kondisi aplikasi, masa pakai produk, hasil produksi, dan kualitas bahan alternatif yang dievaluasi.

Manfaat ini tergantung pada pemilihan spesifikasi yang sesuai dan verifikasi kinerjanya. Tidak ada desain insulasi yang menghilangkan kebutuhan akan perlindungan listrik yang tepat, pengujian, dan desain peralatan yang aman.

4. Bagaimana Kawat Enamel Tiga Lapis Diproduksi?

Konsistensi produksi sangat penting karena konduktor dan insulasi harus tetap seragam di sepanjang kawat jadi. Huaying menjelaskan beberapa tahapan penting dalam proses produksinya.

1. Gambar kawat:Bahan konduktif ditarik ke dimensi yang diperlukan. Kualitas permukaan dan konsistensi dimensi penting untuk operasi pelapisan selanjutnya.
2. Anil:Perlakuan panas terkontrol dapat menyesuaikan sifat mekanik konduktor, membantunya mencapai karakteristik yang diperlukan untuk penggulungan dan pemrosesan lebih lanjut.
3. Aplikasi isolasi:Bahan pelapis atau isolasi diterapkan sesuai dengan konstruksi produk yang ditentukan. Cakupan yang seragam membantu membatasi bintik-bintik tipis dan potensi cacat lainnya.
4. Kontrol ketebalan:Pabrikan mengontrol dimensi insulasi untuk mencapai diameter akhir dan kinerja kelistrikan yang diperlukan.
5. Pengobatan:Jika sistem pelapisan memerlukan proses curing, pemrosesan terkontrol membantu mengembangkan sifat pelapis dan daya rekat yang diinginkan.
6. Pemeriksaan akhir:Pemeriksaan dimensi, visual, kelistrikan, dan mekanis yang sesuai membantu memverifikasi kesesuaian dengan spesifikasi produk.

Halaman produk Huaying melaporkan akurasi kontrol ketebalan ±0,005 mm untuk proses pelapisan yang dijelaskan. Pembeli harus mengonfirmasi referensi pengukuran, model yang berlaku, dan metode pemeriksaan saat menggunakan angka ini sebagai persyaratan pengadaan.

Untuk tim teknik, dokumentasi kualitas yang paling berguna mencakup spesifikasi produk yang ditentukan, kriteria inspeksi, informasi ketertelusuran jika tersedia, dan hasil pengujian yang relevan dengan aplikasi yang dimaksudkan.

5. Di Mana Kawat Enamel Tiga Lapis Digunakan?

Kawat belitan berinsulasi tiga lapis dapat dipertimbangkan untuk produk listrik dan elektronik yang mengutamakan keandalan insulasi, belitan kompak, dan konduktivitas yang konsisten. Kesesuaiannya bergantung pada spesifikasi kabel sebenarnya dan kondisi pengoperasian peralatan.

• Transformer:Konduktor belitan harus memenuhi persyaratan tegangan, suhu, insulasi, dan dimensi komponen.
• Induktor dan tersedak:Kawat belitan yang sesuai mendukung desain komponen magnetik yang digunakan dalam sirkuit konversi dan penyaringan daya.
• Peralihan pasokan listrik:Karakteristik insulasi dan konduktor harus sesuai dengan frekuensi switching, tegangan tegangan, kondisi termal, dan persyaratan keselamatan yang berlaku.
• Peralatan elektronik:Modul daya kompak dan rakitan listrik lainnya dapat memanfaatkan kabel lilitan yang dipilih untuk ruang pemasangan terbatas.
• Sistem kelistrikan industri:Komponen belitan khusus memerlukan spesifikasi kawat yang disesuaikan dengan siklus kerjanya dan kondisi lingkungan.

Sebelum memilih kawat untuk salah satu aplikasi ini, teknisi harus mengevaluasi kenaikan suhu, tegangan listrik, tegangan belitan, frekuensi pengoperasian, paparan kelembapan, dan persyaratan sertifikasi yang relevan. Kesesuaian suatu produk untuk satu trafo atau catu daya tidak secara otomatis menentukan kesesuaian untuk setiap desain.

6. Bagaimana Anda Membandingkan Spesifikasi Kawat?

Membandingkan spesifikasi lebih dapat diandalkan dibandingkan memilih kabel berdasarkan nama produknya saja. Tabel berikut merangkum parameter utama yang harus ditinjau pembeli.

Huaying menerbitkan contoh konfigurasi konduktor, target diameter keseluruhan, dan nilai resistansi konduktor di halaman produknya. Karena nilai bersifat spesifik model, pembeli harus melihat tabel spesifikasi asli dan meminta konfirmasi sebelum menggunakan angka apa pun dalam perhitungan teknik.

Referensi: Spesifikasi Kawat Enamel Tiga Lapis dari Huaying.

7. Bagaimana Seharusnya Pembeli Memilih Kabel yang Tepat?

Memilih kabel yang benar dimulai dengan aplikasinya, bukan klaim umum tentang kinerja isolasi. Tim pengadaan dan insinyur desain dapat menggunakan daftar periksa berikut untuk mempersempit pilihan yang sesuai.

• Tentukan kebutuhan listrik:Tentukan tegangan kerja, arus yang diharapkan, frekuensi, persyaratan ketahanan dielektrik, dan resistansi yang dapat diterima.
• Konfirmasikan kondisi termal:Tetapkan suhu pengoperasian yang diharapkan, kenaikan suhu, metode pendinginan, dan siklus kerja.
• Periksa batasan belitan:Tentukan jendela belitan yang tersedia, diameter akhir yang diperlukan, radius tekukan, dan batasan peralatan produksi.
• Verifikasi sistem isolasi:Minta detail tentang bahan lapisan, toleransi ketebalan, daya rekat, dan metode uji kelistrikan yang relevan.
• Tinjau kebutuhan kepatuhan:Identifikasi standar dan persetujuan yang diperlukan untuk peralatan jadi dan pasar tujuan.
• Evaluasi konsistensi produksi:Tanyakan tentang prosedur inspeksi, konsistensi batch, pengemasan, dan dokumentasi ketertelusuran.
• Minta sampel bila perlu:Uji kawat sampel menggunakan proses penggulungan sebenarnya dan desain komponen sebelum menyetujui produksi volume.

Penyelidikan teknis yang jelas harus mencakup gambar atau target dimensi, permintaan tahunan atau batch, kondisi pengoperasian, standar yang disyaratkan, dan pengemasan khusus atau ekspektasi pengiriman. Informasi ini membantu pemasok menentukan apakah model yang ada cocok atau apakah spesifikasi yang disesuaikan memerlukan evaluasi.

8. Apa yang Perlu Anda Ketahui Tentang Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. memasok produk kawat berinsulasi dan menjelaskan fokusnya pada pengembangan produk, kualitas produksi, dan dukungan pelanggan. Menurut informasi produk perusahaan, proses produksi Kawat Enamel Tiga Lapis meliputi penarikan kawat, anil, penerapan insulasi, pengawetan terkontrol, dan kontrol dimensi.

Perusahaan juga melaporkan memiliki lebih dari 10 paten dan tim R&D yang terdiri lebih dari 20 orang. Angka-angka yang dilaporkan perusahaan ini memberikan latar belakang mengenai kemampuan pengembangan yang dinyatakan, namun pembeli harus meminta dokumentasi yang relevan ketika kepemilikan paten, kualifikasi teknis, atau bukti lain diperlukan untuk persetujuan pemasok.

Saat mengevaluasi Huaying atau pemasok kawat lainnya, tim pembelian harus mempertimbangkan lebih dari sekedar kredensial perusahaan. Pertanyaan yang paling penting berkaitan dengan apakah kawat yang diusulkan sesuai dengan aplikasi, apakah catatan kualitas yang diperlukan tersedia, dan apakah sampel dan batch produksi dapat secara konsisten memenuhi spesifikasi yang disepakati.

Untuk detail spesifik produk, gunakan halaman resmi Kawat Enamel Tiga Lapis Huaying sebagai titik awal untuk diskusi teknis.

9. Pertanyaan yang Sering Diajukan

1. Apa tujuan utama Kawat Enamel Tiga Lapis?

Tujuan utamanya adalah menggabungkan inti konduktif dengan beberapa lapisan insulasi, membantu memisahkan konduktor secara elektrik dari lilitan yang berdekatan dan komponen di sekitarnya. Tingkat perlindungan sebenarnya bergantung pada konstruksi kawat, sifat material, dan hasil pengujian yang diverifikasi.

2. Apakah Kawat Enamel Tiga Lapis sama dengan kawat berinsulasi tiga?

Belum tentu. Istilah tersebut dapat menjelaskan produk terkait, namun konduktor, bahan insulasi, metode pelapisan, dan persyaratan kepatuhan mungkin berbeda. Selalu konfirmasikan detail konstruksi dan standar produk yang berlaku sebelum menganggap keduanya dapat dipertukarkan.

3. Faktor apa saja yang menentukan kinerja kelistrikan kawat?

Faktor-faktor penting termasuk bahan dan dimensi konduktor, hambatan listrik, ketebalan isolasi, kekuatan dielektrik, peringkat suhu, dan konsistensi produksi. Kinerja harus dinilai menggunakan spesifikasi dan kondisi pengujian yang relevan dengan peralatan yang dimaksud.

4. Dapatkah Kawat Enamel Tiga Lapis disesuaikan?

Kustomisasi dapat dilakukan tergantung pada kemampuan pabrikan dan persyaratan produksi. Pembeli harus memberikan ukuran konduktor target, diameter akhir, persyaratan insulasi, parameter kelistrikan, dan jumlah pesanan yang diharapkan untuk menentukan kelayakan.

5. Bagaimana cara pembeli memverifikasi kualitas produk sebelum melakukan pemesanan massal?

Mintalah lembar data teknis terkini, catatan inspeksi yang relevan, dan dokumentasi kepatuhan yang tersedia. Jika diperlukan, evaluasi sampel melalui pemeriksaan dimensi, uji belitan, dan uji kelistrikan yang dilakukan sesuai dengan persyaratan aplikasi.

6. Informasi apa yang harus disertakan dalam permintaan penawaran harga?

Sertakan model atau gambar kawat yang diperlukan, dimensi konduktor, konstruksi insulasi, target kinerja kelistrikan, standar yang berlaku, jumlah pesanan, tujuan pengiriman, dan persyaratan pengujian atau pengemasan apa pun. Permintaan yang lengkap membuat evaluasi teknis dan penawaran harga lebih efisien.

10. Kesimpulan

Kawat Enamel Tiga Lapis dapat mendukung desain kelistrikan yang memerlukan isolasi yang andal, konduktivitas yang konsisten, dan penggulungan yang efisien. Memilih produk yang tepat memerlukan perbandingan yang cermat antara dimensi konduktor, konstruksi insulasi, kinerja dielektrik, batas termal, dan kualitas produksi. Dengan mengonfirmasi faktor-faktor ini sebelum produksi, teknisi dan tim pengadaan dapat mengurangi ketidaksesuaian spesifikasi dan membuat keputusan pembelian yang lebih tepat. Jika Anda mencari kawat belitan berinsulasi untuk transformator, induktor, atau aplikasi kelistrikan lainnya,hubungi Huayinguntuk mendiskusikan persyaratan teknis Anda, meminta spesifikasi produk, dan mencari solusi yang sesuai untuk proyek Anda.
